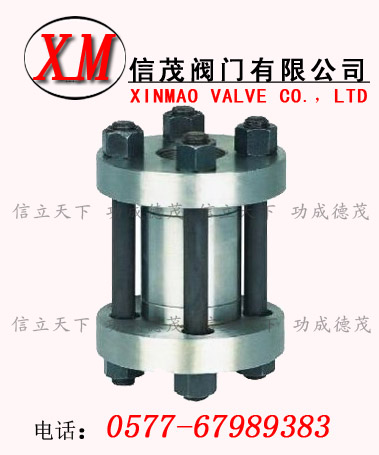

高壓對夾式止回閥概述：
永嘉信茂閥門有限公司生產的高壓對夾式止回閥閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2、高壓止回閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
3、高壓止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
4、高壓止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
5、高壓止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。
B, 高壓止回閥用途和性能規范：
本閥門用于工業管道上作阻止介質逆流的裝置。
性能規范
C, 高壓止回閥作用原理和結構說明：
本閥門在使用過程中，介質按圖示箭頭方向流動。
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。
3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
對夾式高壓止回閥主要尺寸及重量：
|
公稱通徑
|
尺寸
|
重量
(kg)
|
|
D
|
D1
|
d
|
M
|
L
|
L1
|
|
10
|
95
|
42
|
10
|
M24
|
60
|
155
|
3.4
|
|
15
|
95
|
42
|
12
|
M24
|
60
|
158
|
4.1
|
|
25
|
105
|
50
|
15
|
M33
|
65
|
163
|
6.9
|
|
32
|
115
|
62
|
25
|
M42
|
80
|
180
|
8.0
|
|
40
|
165
|
88
|
32
|
M52
|
90
|
230
|
15
|
|
50
|
165
|
88
|
39
|
M64
|
115
|
265
|
27
|
|
365
|
200
|
116
|
53
|
M80
|
140
|
315
|
49
|
|
80
|
225
|
138
|
60
|
M100
|
160
|
360
|
88
|
|
100
|
260
|
160
|
76
|
M125
|
180
|
420
|
91
|
|
125
|
300
|
195
|
90
|
M155
|
200
|
460
|
115
|
|
150
|
330
|
212
|
120
|
M175
|
220
|
500
|
145
|
|
200
|
400
|
250
|
176
|
M215
|
240
|
570
|
160
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.eofuuwy.com.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對高壓對夾式止回閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對高壓對夾式止回閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。 |
