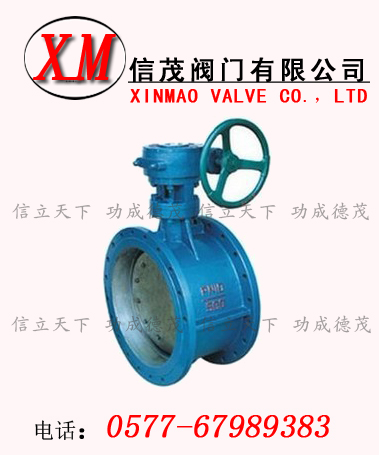

蝸輪法蘭式軟密封蝶閥用途及特點
永嘉信茂閥門有限公司生產的蝸輪法蘭式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計、制造標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000； GB/T9115.1-2000; JB78
結構長度:GB/12221-1989
壓力試驗：GB/T13927-1992; JB/T9092-1999
主要技術參數
|
公稱通徑
|
DN(mm)
|
50~2000
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
各種橡膠、聚四氟
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
密封材料選用和適用溫度
|
材料品種
|
氯丁橡膠
|
丁睛橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X
|
J
|
YBX
|
F
|
GX
|
FJ
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
主要連接及外形尺寸
|
公稱通徑
|
結構
長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
0.6MPa
|
|
mm
|
inch
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
13
|
|
65
|
21/2
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
14
|
|
80
|
3
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
15.5
|
|
100
|
4
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
19.5
|
|
125
|
5
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
25.5
|
|
150
|
6
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
28.5
|
|
200
|
8
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
48
|
|
250
|
10
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
69
|
|
300
|
12
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
91
|
|
350
|
14
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
110
|
|
400
|
16
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
140
|
|
450
|
18
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
180
|
|
500
|
20
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
215
|
|
600
|
24
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
290
|
|
700
|
28
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
560
|
|
800
|
32
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
910
|
|
900
|
36
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1500
|
|
1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1750
|
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
2180
|
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
2400
|
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
2870
|
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
3380
|
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
4010
|
訂貨須知：您在選用信茂牌閥門的時候，可以先打開http://www.eofuuwy.com.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對蝸輪法蘭式軟密封蝶閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對蝸輪法蘭式軟密封蝶閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
