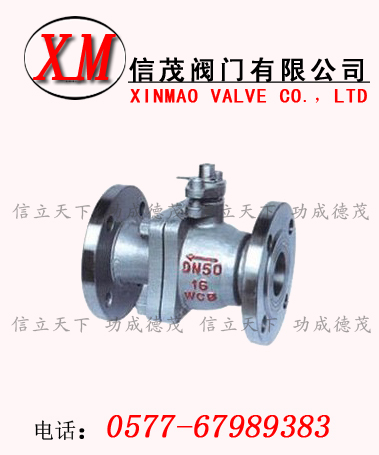

法蘭球閥-Q41F法蘭球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
法蘭球閥-Q41F法蘭球閥標準
設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
法蘭球閥-Q41F法蘭球閥檢驗按JB/T9092
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
MPa
|
MPa
|
MPa
|
|
公稱壓力PN(MPa)
|
1.6
|
2.4
|
1 8
|
1 8
|
0.5-0.7
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
4.4
|
|
6.4
|
9.6
|
7.0
|
7.0
|
|
10.0
|
15.0
|
11.0
|
11.0
|
|
16.0
|
24.0
|
18.0
|
18.0
|
法蘭球閥-Q41F法蘭球閥主要零件材料
|
名稱
|
材料
|
|
閥體 /閥蓋
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
球體
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB HCr
|
CF8
|
CF8
|
CF8
|
CF8
|
|
閥桿
|
F304
|
F304L
|
F316
|
F316L
|
2C13
|
F304
|
F304
|
F304
|
F304
|
|
閥座
|
PTFE/PPL
|
|
填料 /墊片
|
PTFE/PPL
|
石墨
|
|
螺栓
|
不銹鋼
|
35CrMoA
|
|
螺母
|
不銹鋼
|
45、35CrMoA
|
|
手柄
|
鑄鋼
|
法蘭球閥-Q41F法蘭球閥主要連接尺寸
|
型號
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41C-16 Q341C-16 Q641C-16
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-Φ14
|
65
|
115
|
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-Φ14
|
75
|
130
|
|
25
|
150
|
115
|
85
|
65
|
14-2
|
4-Φ14
|
85
|
150
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-Φ18
|
95
|
190
|
|
40
|
180
|
145
|
110
|
85
|
16-3
|
4-Φ18
|
105
|
230
|
|
50
|
200
|
160
|
125
|
100
|
16-3
|
4-Φ18
|
115
|
240
|
|
65
|
220
|
180
|
145
|
120
|
18-3
|
4-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
20-3
|
8-Φ18
|
160
|
310
|
|
100
|
280
|
215
|
180
|
155
|
20-3
|
8-Φ18
|
185
|
330
|
|
125
|
320
|
245
|
210
|
185
|
22-3
|
8-Φ18
|
215
|
600
|
|
150
|
360
|
280
|
240
|
210
|
24-3
|
8-中23
|
245
|
800
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-Φ23
|
300
|
1000
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-Φ25
|
380
|
1200
|
主要連接尺寸
|
型號
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41C-25 Q341-25 Q641C-25
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-Φ14
|
65
|
115
|
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-Φ14
|
75
|
130
|
|
25
|
150
|
115
|
85
|
65
|
14-2
|
4-Φ14
|
85
|
150
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-Φ18
|
95
|
190
|
|
40
|
180
|
145
|
110
|
85
|
18-3
|
4-Φ18
|
105
|
230
|
|
50
|
200
|
160
|
125
|
100
|
20-3
|
4-Φ18
|
115
|
240
|
|
65
|
220
|
180
|
145
|
120
|
22-3
|
8-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
22-3
|
8-Φ18
|
160
|
310
|
|
100
|
280
|
230
|
190
|
160
|
24-3
|
8-Φ23
|
185
|
330
|
|
125
|
320
|
270
|
220
|
188
|
28-3
|
8-Φ25
|
215
|
600
|
|
150
|
360
|
300
|
250
|
218
|
30-3
|
8-Φ25
|
245
|
800
|
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-Φ25
|
300
|
1000
|
|
250
|
450
|
425
|
370
|
332
|
36-3
|
12-Φ30
|
380
|
1200
|
法蘭球閥-Q41F法蘭球閥主要連接尺寸
|
型號
|
公稱通徑 DN(mm)
|
尺寸 (mm)
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41C-40 Q341C-40 Q641C-40
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4-Φ14
|
70
|
115
|
|
20
|
140
|
105
|
75
|
55
|
51
|
16-2
|
4-Φ14
|
80
|
130
|
|
25
|
150
|
115
|
85
|
65
|
58
|
16-2
|
4-Φ14
|
90
|
150
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-3
|
4-Φ18
|
100
|
190
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4-Φ18
|
110
|
230
|
|
50
|
220
|
160
|
125
|
100
|
88
|
20-3
|
4-Φ18
|
120
|
240
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22-3
|
8-Φ18
|
150
|
280
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22-3
|
8-Φ18
|
170
|
310
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24-3
|
8-Φ23
|
190
|
330
|
|
125
|
360
|
270
|
220
|
188
|
176
|
28-3
|
8-Φ25
|
220
|
600
|
|
150
|
400
|
300
|
250
|
218
|
204
|
30-3
|
8-Φ25
|
250
|
800
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38-3
|
12-Φ30
|
390
|
1200
|
法蘭球閥-Q41F法蘭球閥主要連接尺寸
|
型號 Type
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41C-64 Q341-64 Q641C-64
|
15
|
140
|
105
|
75
|
55
|
40
|
18-2
|
4-Φ14
|
75
|
115
|
|
20
|
160
|
125
|
90
|
68
|
51
|
20-2
|
4-Φ18
|
85
|
130
|
|
25
|
180
|
135
|
100
|
78
|
58
|
22-2
|
4-Φ18
|
95
|
150
|
|
32
|
200
|
150
|
110
|
82
|
66
|
24-2
|
4-Φ23
|
105
|
190
|
|
40
|
220
|
165
|
125
|
95
|
76
|
24-3
|
4-Φ23
|
120
|
230
|
|
50
|
250
|
175
|
135
|
105
|
88
|
26-3
|
4-Φ23
|
130
|
240
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28-3
|
8-Φ23
|
160
|
280
|
|
80
|
320
|
210
|
170
|
140
|
121
|
30-3
|
8-Φ23
|
180
|
310
|
|
100
|
360
|
250
|
200
|
168
|
150
|
32-3
|
8-Φ25
|
200
|
330
|
|
125
|
381
|
295
|
240
|
202
|
176
|
36-3
|
8-Φ30
|
230
|
600
|
|
150
|
403
|
340
|
280
|
240
|
204
|
38-3
|
8-Φ34
|
260
|
800
|
|
200
|
502
|
405
|
345
|
300
|
260
|
44-3
|
12-Φ34
|
400
|
1200
|
