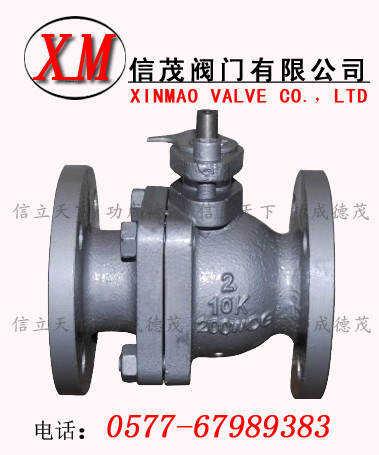

日標球閥-Q41F日標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
標準
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003
日標球閥-Q41F日標球閥試驗壓力
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
MPa
|
MPa
|
MPa
|
|
公稱壓力
|
10K
|
2.4
|
1.5
|
1.5
|
0.5-0.7
|
|
20K
|
5.8
|
4.0
|
4.0
|
日標球閥-Q41F日標球閥主要零件材料
|
名稱
|
材料
|
|
閥體
閥蓋
|
A216WCB
|
A352 LCB
|
A217 WC6
|
A217 WC9
|
A217C5
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
|
球體
|
A182 F6
|
A182 F304
|
|
閥桿
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
手柄
|
KTH350-10
|
|
螺柱
|
A193-B7 A320-L7 A193-B8
|
|
螺母
|
A194-2H A194-7 A194-8
|
日標球閥-Q41F日標球閥主要連接尺寸
|
型號
|
規格 (mm)
|
尺寸 (mm)
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
D0
|
|
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K
|
1/2″
|
15
|
108
|
95
|
70
|
52
|
12
|
4-Φ15
|
68
|
115
|
|
3/4″
|
20
|
117
|
100
|
75
|
58
|
14
|
4-Φ15
|
75
|
130
|
|
1″
|
25
|
127
|
125
|
90
|
70
|
14
|
4-Φ19
|
85
|
150
|
|
11/4″
|
32
|
140
|
135
|
100
|
80
|
16
|
4-Φ19
|
96
|
190
|
|
11/2″
|
40
|
165
|
140
|
105
|
85
|
16
|
4-Φ19
|
107
|
230
|
|
2″
|
50
|
178
|
155
|
120
|
100
|
16
|
4-Φ19
|
118
|
240
|
|
21/2″
|
65
|
190
|
175
|
140
|
120
|
18
|
4-Φ19
|
145
|
280
|
|
3″
|
80
|
203
|
185
|
150
|
130
|
18
|
8-Φ19
|
160
|
310
|
|
4″
|
100
|
229
|
210
|
175
|
155
|
18
|
8-Φ19
|
185
|
330
|
|
5″
|
125
|
356
|
250
|
210
|
185
|
20
|
8-Φ23
|
230
|
600
|
|
6″
|
150
|
394
|
280
|
240
|
215
|
22
|
8-Φ23
|
260
|
800
|
|
8″
|
200
|
457
|
330
|
290
|
265
|
22
|
12-Φ23
|
310
|
1000
|
|
10″
|
250
|
533
|
400
|
355
|
325
|
24
|
12-Φ25
|
350
|
1200
|
日標球閥-Q41F日標球閥主要連接尺寸
|
型號
|
規格
|
尺寸 (mm)
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
D0
|
|
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K
|
1/2″
|
15
|
140
|
95
|
70
|
52
|
14
|
4-Φ15
|
72
|
115
|
|
3/4″
|
20
|
152
|
100
|
75
|
58
|
16
|
4-Φ15
|
75
|
130
|
|
1″
|
25
|
165
|
125
|
90
|
70
|
16
|
4-Φ19
|
85
|
150
|
|
11/4″
|
32
|
178
|
135
|
100
|
80
|
18
|
4-Φ19
|
95
|
190
|
|
11/2″
|
40
|
190
|
140
|
105
|
85
|
18
|
4-Φ19
|
110
|
230
|
|
2″
|
50
|
216
|
155
|
120
|
100
|
22
|
8-Φ19
|
120
|
240
|
|
21/2″
|
65
|
241
|
175
|
140
|
120
|
24
|
4-Φ19
|
150
|
280
|
|
3″
|
80
|
283
|
200
|
160
|
135
|
26
|
8-Φ23
|
165
|
310
|
|
4″
|
100
|
305
|
225
|
185
|
160
|
28
|
8-Φ23
|
190
|
330
|
|
5″
|
125
|
381
|
270
|
225
|
195
|
30
|
8-Φ25
|
240
|
600
|
|
6″
|
150
|
403
|
305
|
260
|
230
|
32
|
12-Φ25
|
270
|
800
|
|
8″
|
200
|
502
|
350
|
305
|
275
|
34
|
12-Φ25
|
315
|
1000
|
|
10″
|
250
|
568
|
430
|
380
|
345
|
34
|
12-Φ27
|
380
|
1200
|
